TBM专用分体式遥控钻机

煤矿用 TBM 配套系列分体式遥控钻机，分为 ZDY6500K 及 ZDY4000K 两款机型，可搭载于直径 4m 到 10m 的 TBM。专为 TBM 掘进及特殊超前探施工工法而开发，能够满足 TBM 各类超前探及四周探测钻孔孔位布置要求。钻机可配套多种钻进工艺，满足各类复杂地层需求，具备 150m 以上的深孔超前钻探施工能力。

联系我们

【技术特点】

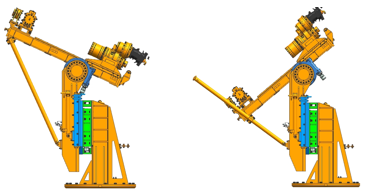

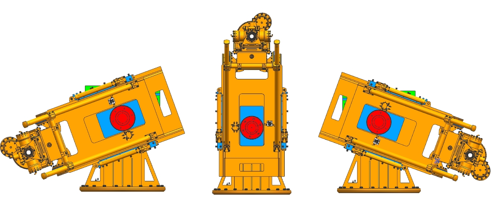

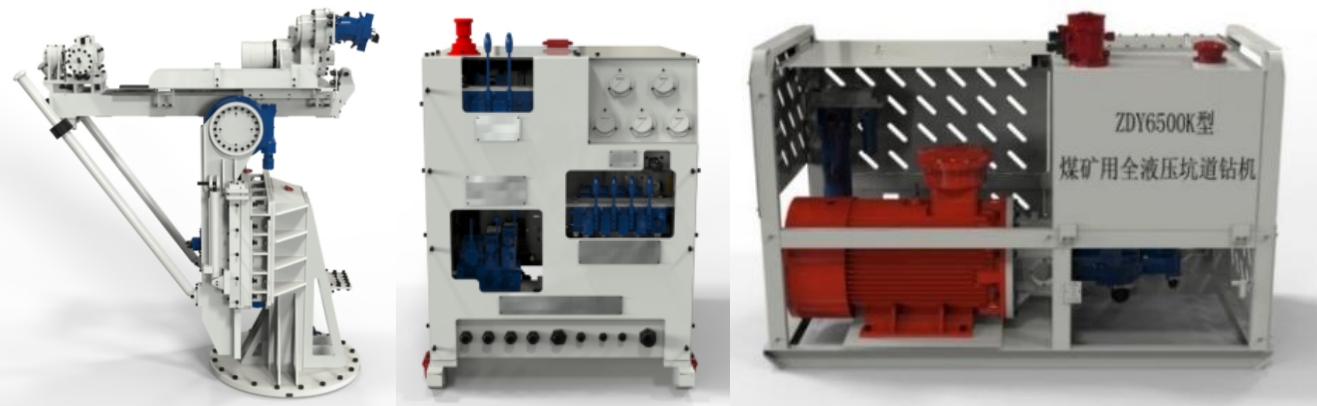

1. 变幅范围大：ZDY6500K 变幅机构满足配套 TBM 施工所需的周向、方位、工作半径、主轴倾角等调节功能。

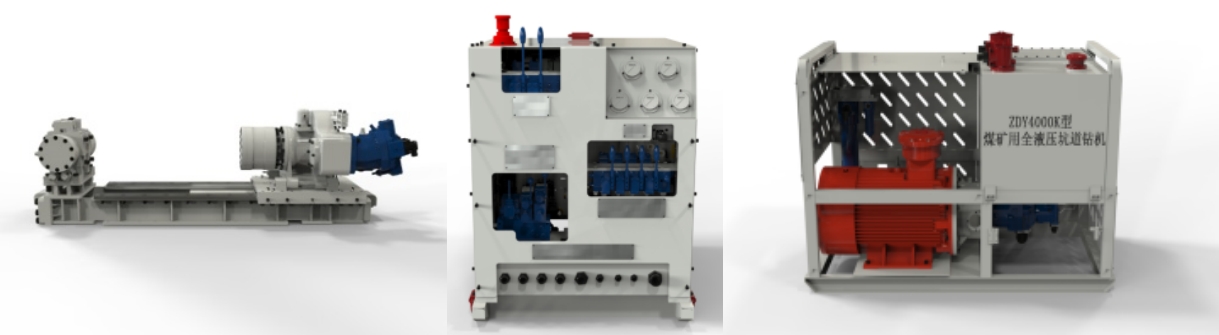

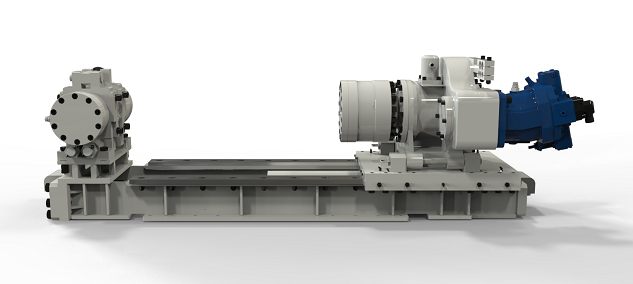

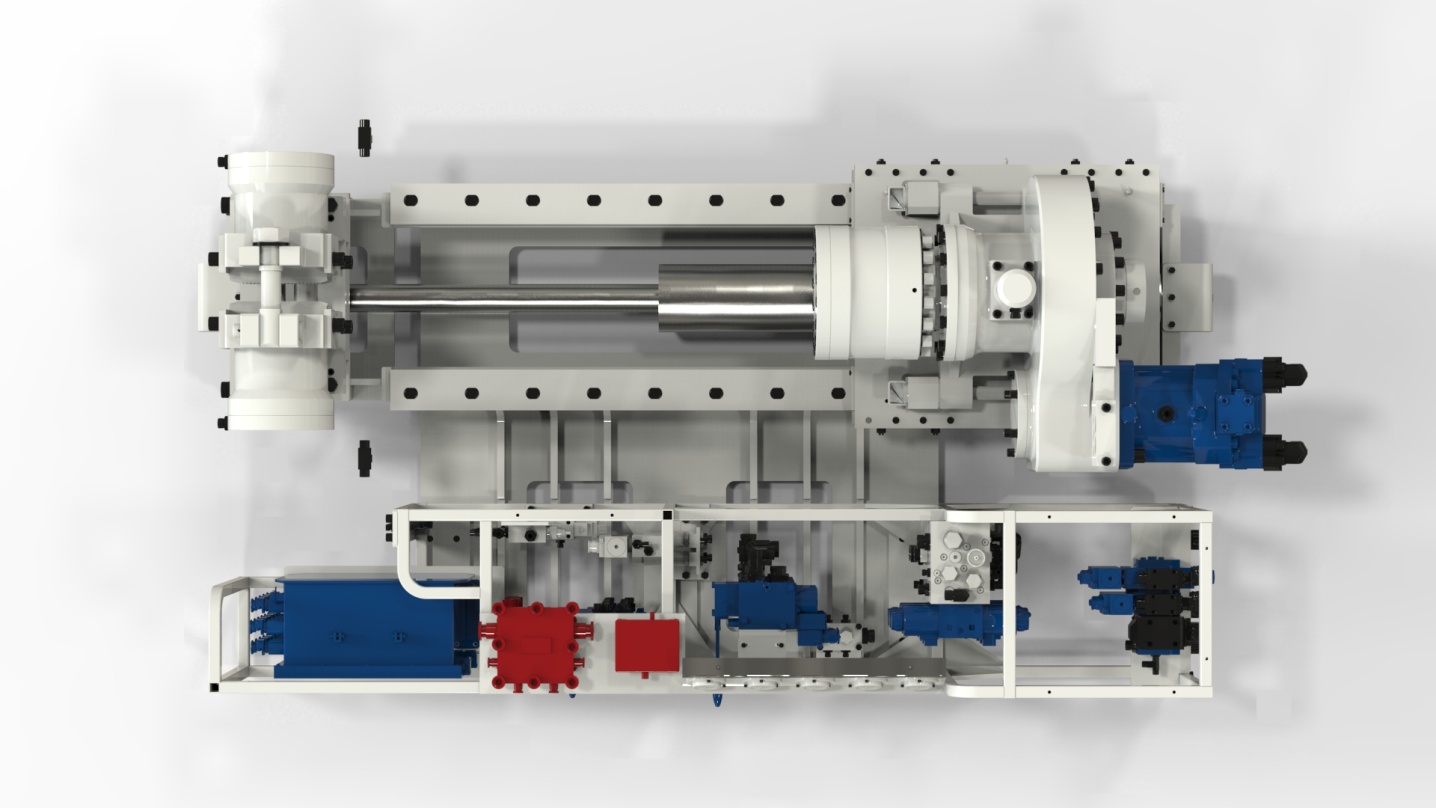

2. 齿圈集成式结构：ZDY4000K 主机和操纵台可分别集成于 TBM 齿圈上，并实现与 TBM 共用泵源，结构紧凑，不占用 TBM 设备空间。

3. 自动化程度高：钻机采用遥控操作，操作简便。

【应用案例】

1. 2021 年 3 月，搭载 ZDY6500K 型超前探钻机的 TBM 装备在贵州贵能黑拉嘎聚鑫煤矿顺利始发，先后创下了单班最高进尺 16.2 米、单日最高进尺 28 米的全国纪录。

2. ZDY4000K 型钻机自 2022 年开始在河南、广州、四川、贵州等地推广，使用效果良好。
