【技术特点】

1. 整机尺寸小：整机最大宽度仅为0.95m，可进行方位调节，特别适合在顺槽巷道内施工本煤层瓦斯抽采定向长钻孔，无需特制钻场。

2. 钻进参数控制精度高：具备钻进同时控速、控压功能，给进速度、压力可在遥控器上实时显示，可有效保障孔底螺杆钻具安全性，提高造斜精度。

3. 稳固能力强：钻机稳固机构采用双大立柱形式，配合转盘抱紧装置稳固性能优异，满足定向钻进施工过程中所要求的强力起拔、回转、套铣等多种极端工况。

4. 工艺适用性丰富：钻机可适配液动或空气定向钻进工艺及各种随钻测量系统，动力头通孔直径达到Φ116mm，满足多种规格定向钻具及打捞钻具的使用。钻机回转及给进系统分别配套设计快、慢两档操作模式，满足正常钻进、复合钻进、钻孔方位调节等多种施工要求。

5. 自动化程度高：钻机方位角、主轴倾角调节范围大，行走、稳固、位姿等辅助功能全部实现液压自动化，操作简便、机动灵活性强；

6. 管路易维护性好：运动管路采用分段式布置、软硬管结合，外观整齐、维保便利。

ZDY10000LDK型钻机外形图

【应用案例】

1. 2024年2月至2024年5月，在淮南矿业张集北矿钻场施工顺煤层定向钻孔，钻孔34个，累计进尺5703m，最大孔深380m。

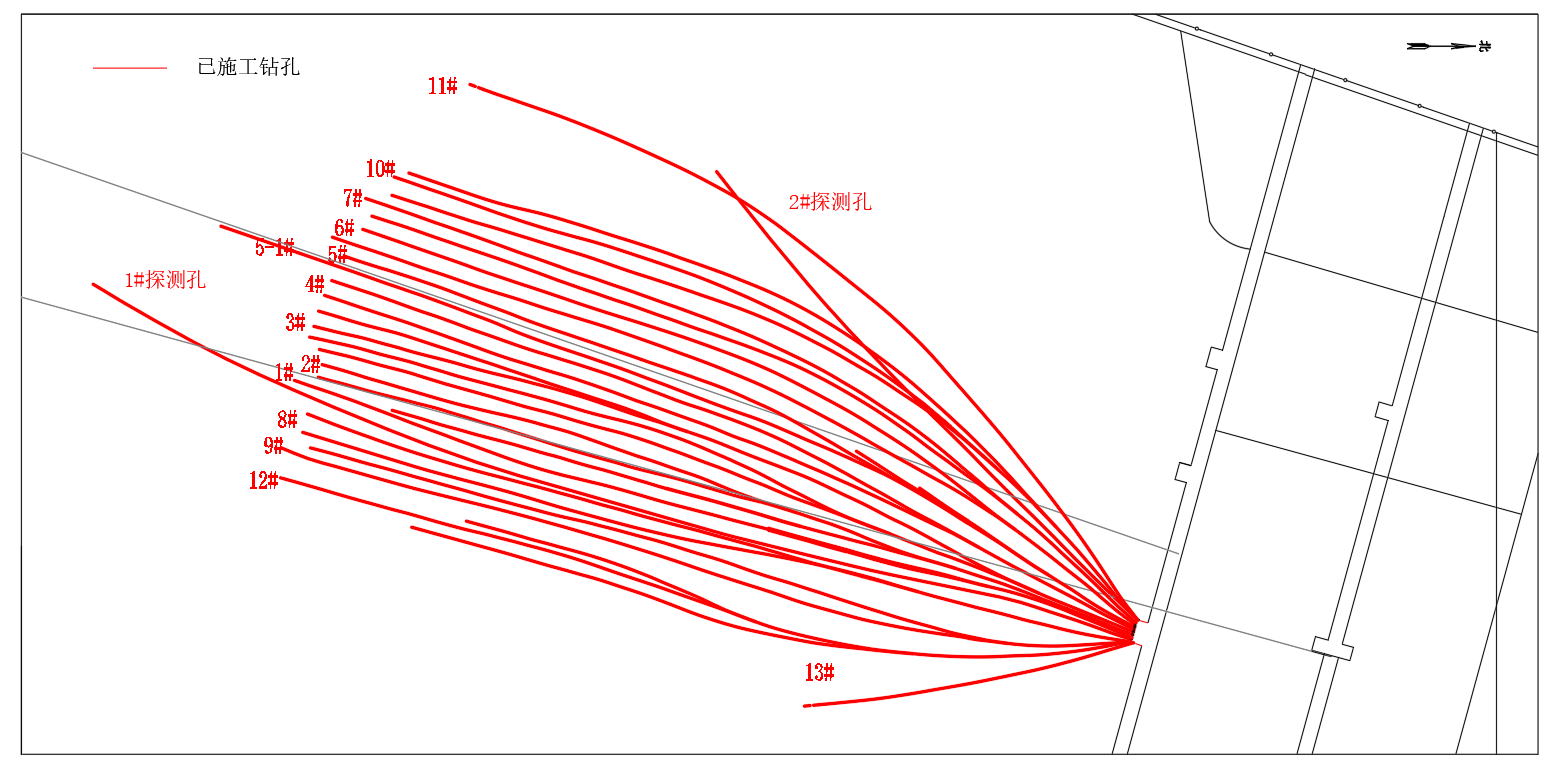

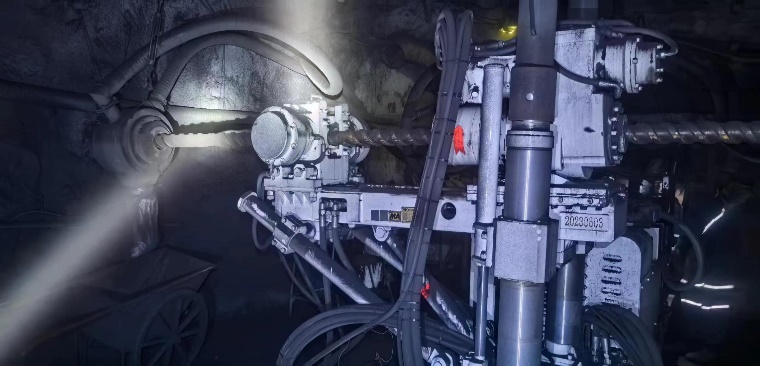

钻机现场施工照片                                      钻孔轨迹图

2.2024年7月开始，在山东能源枣庄矿业新安矿施工超前探定向钻孔，截止目前施工主孔1个，分支孔2个，累计进尺867m，主孔孔深达732m，分支孔最大孔深96m。

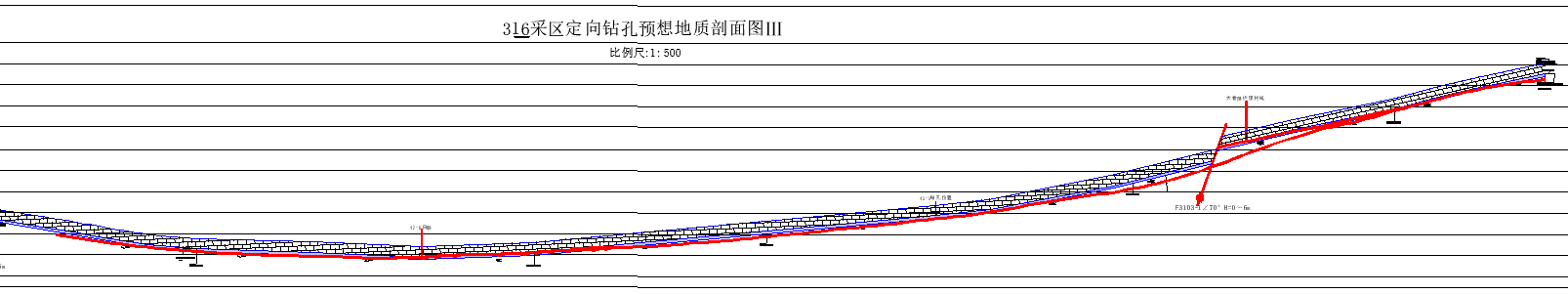

钻孔轨迹图
